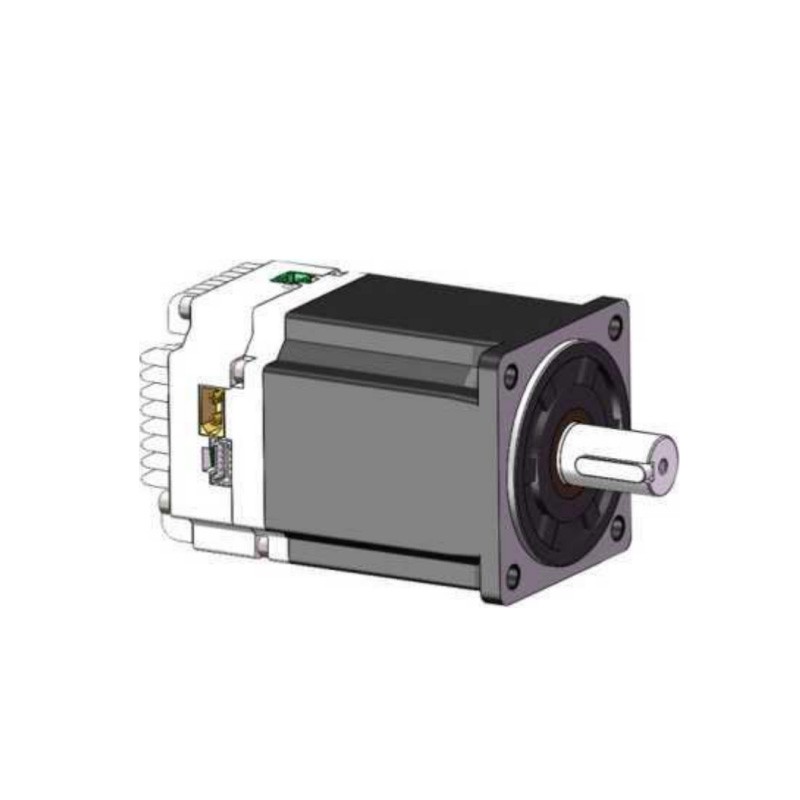

Den integrerede servomotor med driver er meget brugt type. Vi har både som DC og som AC version. Den integrerede servomotor med driver er meget kompakt design og passer ideel til applikationer med mindre plads, men høje krav til ydeevne og fleksibel kontrol. Vi er pionerer inden for design og produktion af en sådan integreret DC servomotor. Driveren og softwaren er også udviklet af os selv, så motor og driver fungerer perfekt sammen. Vores software er meget nem at bruge og udnytter fuldt ud vores motors høje ydeevne. Gennem dette unikke design ved at integrere driver til motoren, kan vores produkt opnå høj fleksibilitet, mindre plads og høj ydeevne.
Typisk anvendelse
Den integrerede servomotor med driver er meget brugt i applikationer som maskiner, medicinsk udstyr, AGV, RGV og andet logistisk udstyr. Det integrerede eller kombinerede design giver mere fleksibilitet til pladsbrug, samtidig med at den samme høje ydeevne af servomotoren og driveren bibeholdes med vores egenudviklede software.
FAQ
Populære tags: integreret servomotor med drev, Kina integreret servomotor med drev producenter, leverandører, fabrik
HovedSpecifikationer
|
Punkt |
Specifikationer |
|
Snoet forbindelsestilstand |
Stjerneforbindelse |
|
Encoder type |
17bit absolut encoder |
|
Aksel radialt spil |
0,025 mm |
|
Radial frigang |
0,06 mm @ 450 g |
|
Aksial frigang |
0,08 mm @ 450 g |
|
Maksimal radial lejekraft |
15N@20MM Start med flangen |
|
Maksimal radial aksial kraft |
10N |
|
Isoleringsgrad |
B klasse |
|
Dielektrisk styrke |
500VAC/minut |
|
Isoleringsmodstand |
Minimum 100H, 500VDC |
Modelvarianter detaljer
|
Model |
MD80AIS130-48-02430-1R001 |
MD80AIS145-72-03230-1R001 |
|
Nominel spænding (V) |
48/72 |
48/72 |
|
Nominel effekt (W) |
750 |
1000 |
|
Nominel strøm (A) |
20 |
14.5 |
|
Nominelt drejningsmoment (N.M) |
2.4 |
3.2 |
|
Topdrejningsmoment (N.M) |
4.8 |
6.4 |
|
Nominel hastighed (RPM) |
3000 ± 10% |
3000 ± 10% |
|
Maks. hastighed (RPM) |
3200 ± 10% |
3200 ± 10% |
|
Kabelmodstand (Ω) |
0.08 土 10% |
0.06 土 10% |
|
Kabelinduktans (MH) |
0.24 ±20% |
0.28 ±20% |
|
Momentkoefficient (NM/A) |
0.12 ± 10% |
0.15 ± 10% |
|
Længde (MM) |
130 |
145 |
|
Pol |
5 |
5 |
|
Beskyttelsesniveau |
IP54 |
IP54 |
|
Motor isolationsklasse |
Klasse F |
Klasse F |
Ordre og levering info
|
MOQ |
10 STK |
Certifikat |
ISO9001, CE |
|
Inspektion |
Prøveudtagning / fuld kontrol |
Forsamling/Pakkee |
Standard eller efter behov |
|
Leveringstid |
10-15 dage |
Oprindelse |
Shanghai Kina |
|
Type |
Terminal serienummer |
Navn |
Fungere |
Note |
|
CN1 |
1 |
DC+ |
Positiv pol af jævnstrømsforsyning |
Dc24-36v strømforsyning, positiv og negativ |
|
2 |
GND |
Power&Ground |
||
|
CN5 |
1 |
D01+ |
Udgangsklemme 01 |
Terminalfunktionen afhænger af brugerens I/O-funktionsindstillinger |
|
2 |
DOI- |
|||
|
3 |
D02+ |
Udgangsklemme 02 |
||
|
4 |
D02- |
|||
|
8 |
DI1 |
Indgangsklemme 01 |
||
|
5 |
DI2 |
Indgangsklemme 02 |
||
|
6 |
DI3 |
Indgangsklemme 03 |
||
|
7 |
DIC |
Den fælles ende af indgangsterminalen bruges til at drive den optiske inputkobler, som er forbundet til DC12~24V (fælles positiv NPN-forbindelsesmetode) eller OV (fælles negativ PNI-kagemetode), og strømmen er M 100mA |
||
|
9 |
DIR+ |
Kommandoretning positiv ende |
DC5-24V |
|
|
10 |
DIR- |
Negativ slutning af instruktionsretning |
||
|
11 |
PULS+ |
Kommando puls positiv afslutning |
||
|
12 |
PULS- |
Negativ ende af kommandopulsen |
||
